Ο σχεδιασμός της σειράς S7700 βασίζεται στην έξυπνη τεχνολογία μεταγωγής πολυεπίπεδων της Huawei για την παροχή έξυπνης υπηρεσίας
μέθοδοι βελτιστοποίησης, όπως MPLS VPN, ανάλυση κυκλοφορίας, ολοκληρωμένες πολιτικές HQoS, ελεγχόμενη πολυδιάδοση, εξισορρόπηση φορτίου,
Το S7700 διαθέτει επίσης υπερ-εκκλιμακωτότητα.
και αξιοπιστία.

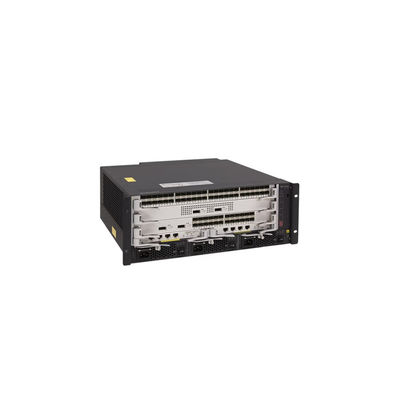

Η σειρά S7700 διατίθεται σε τρία μοντέλα: S7703, S7706 και S7712.
Το S7700 αναπτύσσεται με βάση μια νέα πλατφόρμα υλικού και υιοθετεί ένα αριστερό-πίσω κανάλι εξαερισμού.
Τα βασικά συστατικά λειτουργούν σε λειτουργία ελαφρύτητας για να ελαχιστοποιηθούν οι κίνδυνοι βλάβης του συστήματος και
Χρησιμοποιώντας καινοτόμα τσιπάκια εξοικονόμησης ενέργειας, η S7700 παρέχει μια πρωτοποριακή λύση για μια βιώσιμη
Το δίκτυο μπορεί να λειτουργεί είτε ως συσσωρευτικό ή βασικό κόμβο σε δίκτυο πανεπιστημιούπολης είτε σε κέντρο δεδομένων για να
να παρέχει ολοκληρωμένη ασύρματη πρόσβαση.
Χαρακτηριστικά και Σημαντικά
Η ευέλικτη αλλαγή, επιτρέποντας στα δίκτυα να είναι πιο ευέλικτα για τις υπηρεσίες
Το υψηλής ταχύτητας τσιπ ENP που χρησιμοποιείται στην σειρά S7700 είναι προσαρμοσμένο για Ethernet.
Οι δυνατότητες ελέγχου μπορούν να ανταποκριθούν στις τρέχουσες και μελλοντικές απαιτήσεις υπηρεσιών, συμβάλλοντας στην οικοδόμηση ενός εξαιρετικά κλιμακώσιμου δικτύου.
Το ενσωματωμένο native AC στους διακόπτες της σειράς S7700 επιτρέπει στις επιχειρήσεις να κατασκευάζουν ένα ασύρματο δίκτυο χωρίς πρόσθετο υλικό AC.
Ο διακόπτης S7700 μπορεί να διαχειριστεί έως και 4K APs. Είναι ένας κεντρικός διακόπτης που παρέχει έως και Tbit / s δυνατότητες AC, αποφεύγοντας την απόδοση
Οι εγγενείς δυνατότητες AC βοηθούν τους οργανισμούς να αντιμετωπίσουν καλύτερα τις προκλήσεις σε υψηλό επίπεδο
Η εποχή της ασύρματης ταχύτητας.
Η ενιαία λειτουργία διαχείρισης χρήστη της σειράς S7700 πιστοποιεί τόσο τους καλωδιακούς όσο και τους ασύρματους χρήστες, εξασφαλίζοντας συνεπή χρήση
Η ενιαία εμπειρία χρήστη δεν έχει σημασία αν είναι συνδεδεμένοι στο δίκτυο μέσω ενσύρματων ή ασύρματων συσκευών πρόσβασης.
λειτουργία διαχείρισης υποστηρίζει διάφορες μεθόδους εξακρίβωσης της ταυτότητας, συμπεριλαμβανομένων των PPPoE, 802.1x, MAC διεύθυνση και Portal
Οι λειτουργίες αυτές υλοποιούν τις ακόλουθες λειτουργίες:
τη διαχείριση των χρηστών και των υπηρεσιών και να καταστεί δυνατή η μετατροπή από τη διαχείριση με επίκεντρο τη συσκευή στη διαχείριση με επίκεντρο τον χρήστη.
Η τεχνολογία Super Virtual Fabric 2.0 (SVF 2.0) της Huawei δεν μπορεί μόνο να εικονικοποιήσει διακόπτες σταθερής διαμόρφωσης σε διακόπτη S7700.
Με αυτή την τεχνολογία εικονικοποίησης, ένα φυσικό δίκτυο με πυρήνα/συγκέντρωση
οι διακόπτες, οι διακόπτες πρόσβασης και τα σημεία πρόσβασης μπορούν να εικονικιστούν σε έναν "υπερ-διακόπτη", απλοποιώντας σημαντικά τη διαχείριση του δικτύου.
Η τεχνολογία iPCA (Packet Conservation Algorithm for Internet) της Huawei αλλάζει την παραδοσιακή μέθοδο που χρησιμοποιεί προσομοιωμένα
Η τεχνολογία iPCA παρακολουθεί την ποιότητα του δικτύου για οποιαδήποτε ροή υπηρεσιών σε οποιονδήποτε κόμβο δικτύου, ανά πάσα στιγμή, και
Το σύστημα αυτό μπορεί να ανιχνεύσει προσωρινές διακοπές υπηρεσίας μέσα σε ένα δευτερόλεπτο και να εντοπίσει με ακρίβεια τις ελαττωματικές θύρες.
Τεχνολογία ανίχνευσης σφαλμάτων μετατρέπει την εκτεταμένη διαχείριση σε λεπτομερή.
Οι λύσεις IEEE 1588v2 και Synchronous Ethernet (SyncE) της Huawei επιτρέπουν συγχρονισμό χρόνου υψηλής ακρίβειας μεταξύ
Σε σύγκριση με τη λύση συγχρονισμού χρόνου του Global Positioning System (GPS), οι λύσεις της Huawei
βελτίωση της ασφάλειας και μείωση του κόστους.
Το χαρακτηριστικό της αλυσίδας υπηρεσιών εικονικοποιεί τις δυνατότητες επεξεργασίας υπηρεσιών προστιθέμενης αξίας, όπως το τείχος προστασίας, έτσι ώστε τα δίκτυα πανεπιστημιούπολης
Αυτό σημαίνει ότι αυτές οι δυνατότητες μπορούν να χρησιμοποιηθούν χωρίς περιορισμό τοποθεσίας.
Σημείωση: Οι διακόπτες σειράς CS7700 μπορούν να διαχειρίζονται 16 AP ως προεπιλεγμένο. Μπορείτε να αγοράσετε άδειες για περισσότερη διαχείριση AP στο
ζήτηση.
Δυναμικές δυνατότητες επεξεργασίας υπηρεσιών
Το S7700 παρέχει θύρες 10GE υψηλής πυκνότητας, θύρες Multi-GE, θύρες 40GE και θύρες 100GE.
μέγιστο αριθμό θύρων 576 x 10GE, 288 x Multi-GE, 144 x 40GE ή 96 x 100GE, που πληρούν τις απαιτήσεις εύρους ζώνης
καταναλωτικές εφαρμογές, όπως η πολυμέσων διάσκεψη και η πρόσβαση σε δεδομένα.
Η πλατφόρμα πολλαπλών υπηρεσιών δρομολόγησης και εναλλαγής του S7700 πληροί τις απαιτήσεις για τη θέση υπηρεσίας στο επίπεδο πρόσβασης,
Το S7700 παρέχει ασύρματη πρόσβαση μαζί με φωνή, βίντεο και δεδομένα.
Οι υπηρεσίες, που βοηθούν τις επιχειρήσεις να δημιουργήσουν ολοκληρωμένα δίκτυα πλήρους υπηρεσίας με υψηλή διαθεσιμότητα και χαμηλή καθυστέρηση.
Το S7700 υποστηρίζει κατανεμημένες λειτουργίες MPLS VPN Layer 2/Layer 3, συμπεριλαμβανομένων των MPLS, VPLS, HVPLS και VLL, εφαρμόζοντας
Πρόσβαση VPN για χρήστες επιχειρήσεων.
Το S7700 υποστηρίζει διάφορα πρωτόκολλα πολυδιάθεσης στρώσης 2 και στρώσης 3 όπως PIM SM, PIM DM, PIM SSM, MLD και IGMP
Το σύστημα αυτό μπορεί να παρέχει στις επιχειρήσεις υπηρεσίες βιντεοεπαγρύπνησης υψηλής ευκρίνειας και βιντεοδιάσκεψης.
Αξιότητα αξιοπιστίας και διάγνωση οπτικών σφαλμάτων στην κατηγορία αεροπλανοφόρου
Το υψηλό σχεδιασμό αξιοπιστίας της Huawei εξασφαλίζει ότι το S7700 είναι 99,999% αξιόπιστο.
εξαρτήματα, συμπεριλαμβανομένων των κύριων μονάδων επεξεργασίας (MPU), των μονάδων τροφοδοσίας ενέργειας και των δίσκων ανεμιστήρων, τα οποία είναι όλα εναλλάξιμα θερμά.
Το S7700 εφαρμόζει καινοτόμα τη λειτουργία Cluster Switch System (CSS) μέσω υφασμάτων διακόπτη, και τα πακέτα είναι μόνο
Αυτό αντιμετωπίζει το πρόβλημα της χαμηλής απόδοσης εναλλαγής που προκαλείται από
πολλαπλές διαδικασίες διασύνδεσης κατά τη διάρκεια της διαμετακόμισης μεταξύ των πλαισίων σε συστάματα που δημιουργούνται με τη χρήση γραμμικών καρτών.
Η συγκέντρωση συνδέσμων μπορεί να χρησιμοποιηθεί για τη βελτίωση της αποτελεσματικότητας χρήσης συνδέσμων και την πρόληψη αποτυχιών σε ένα σημείο.
Ο S7700 μπορεί να χρησιμοποιεί θύρες υπηρεσίας ως θύρες συστάσεων, επιτρέποντας ευέλικτη χρήση θύρων.
Το S7700 υποστηρίζει την τεχνολογία High-speed Self Recovery (HSR).
Ενα διακόπτη που εφαρμόζει μετατόπιση προστασίας δικτύου φορείς IP MPLS από άκρο σε άκρο εντός 50 ms, βελτιώνοντας την αξιοπιστία του δικτύου.
Το S7700 διαθέτει μια ειδική υποκάρτα ανίχνευσης σφαλμάτων που παρέχει βασισμένο σε υλικό BFD και βασισμένο σε υλικό OAM, συμπεριλαμβανομένου
IEEE 802.3ah, 802.1ag και ITU-Y.1731Το OAM βασισμένο σε υλικό εφαρμόζει ανίχνευση σφαλμάτων 3,3 ms και μπορεί να ελέγξει τη συνεδρία
Η S7700 μπορεί επίσης να λειτουργεί με ένα σύστημα διαχείρισης δικτύου.
Το NMS παρέχει μια γραφική διεπαφή διάγνωσης σφαλμάτων και διασχίζει όλα τα στοιχεία και τους συνδέσμους δικτύου
αυτόματα για να βοηθήσουν τους χρήστες να εντοπίζουν και να εντοπίζουν τα προβλήματα γρήγορα.
Βελτιωμένος μηχανισμός QoS, βελτίωση της εμπειρίας φωνής και βίντεο
Οι μηχανισμοί ελέγχου HQoS του S7700 ταξινομούν την κυκλοφορία με βάση τις πληροφορίες από το επίπεδο σύνδεσης στο επίπεδο εφαρμογής.
προηγμένα αλγόριθμα προγραμματισμού ουράς και ελέγχου συμφόρησης, το S7700 εκτελεί ακριβή προγραμματισμό πολλαπλών επιπέδων για τα δεδομένα
Οι εταιρείες μπορούν να χρησιμοποιούν τα δεδομένα που παρέχονται από τους χρήστες για την εκτέλεση των υπηρεσιών τους.
Το S7700 υποστηρίζει ουρές χαμηλής καθυστέρησης που βασίζονται σε υλικό για πακέτα πολλαπλών εκπομπών, έτσι ώστε η υπηρεσία βίντεο να μπορεί να επεξεργαστεί με
Το χαρακτηριστικό αυτό εγγυάται την υψηλή ποιότητα των βασικών υπηρεσιών σε μια επιχείρηση, όπως η τηλεδιάσκεψη
και την παρακολούθηση.
Το S7700 χρησιμοποιεί καινοτόμα αλγόριθμα προτεραιότητας προγραμματισμού για τη βελτιστοποίηση του μηχανισμού προγραμματισμού ουράς QoS για φωνή και βίντεο
Ο βελτιωμένος μηχανισμός προγραμματισμού συντομεύει την καθυστέρηση της υπηρεσίας VoIP και εξαλείφει την επίδραση των εικονοστοιχείων στην
Υπηρεσία βίντεο, βελτίωση της εμπειρίας του χρήστη.
Υψηλής απόδοσης επεξεργασία υπηρεσιών IPv6, με αποτέλεσμα μια ομαλή μετάβαση από το IPv4
σε IPv6
Τόσο η πλατφόρμα υλικού όσο και η πλατφόρμα λογισμικού του S7700 υποστηρίζουν το IPv6.
(Χρυσή) ονομασία.
Το S7700 υποστηρίζει διπλή στοίβα IPv4/IPv6, διάφορες τεχνολογίες σήραγγας, στατική δρομολόγηση IPv6, RIPng, OSPFv3, BGP+, IS-ISv6,
Αυτά τα χαρακτηριστικά ανταποκρίνονται στην ζήτηση για δίκτυα IPv6 και συνδυασμένα δίκτυα IPv4 και IPv6.
Εξαιρετική ικανότητα ανάλυσης κυκλοφορίας, με αποτέλεσμα την απόδοση του δικτύου σε πραγματικό χρόνο
Παρακολούθηση
Ο S7700 υποστηρίζει το NetStream για τη συλλογή και ανάλυση στατιστικών κίνησης δικτύου σε πραγματικό χρόνο.
Το S7700 υποστηρίζει τις μορφές V5, V8 και V9 NetStream και παρέχει πρότυπα συγκέντρωσης κίνησης για τη μείωση του φόρτου στο
Επιπλέον, το S7700 υποστηρίζει τη συλλογή κυκλοφορίας σε πραγματικό χρόνο, τη δημιουργία δυναμικών αναφορών, τη διαχείριση της κυκλοφορίας, την
ανάλυση χαρακτηριστικών και παγίδα εξαιρέσεων κυκλοφορίας.
Το NetStream παρακολουθεί την κίνηση του δικτύου σε πραγματικό χρόνο και αναλύει την απόδοση της συσκευής, παρέχοντας δεδομένα για τη δομή του δικτύου
βελτιστοποίηση και επέκταση της παραγωγικής ικανότητας.
Συνολικοί μηχανισμοί ασφαλείας, προστασίας των επιχειρήσεων από εσωτερικές και εξωτερικές
Απειλές για την Ασφάλεια
Το S7700 υποστηρίζει την ασφάλεια MAC (MACSec) που επιτρέπει την ασφαλή μετάδοση δεδομένων hop-by-hop.
σενάρια που θέτουν υψηλές απαιτήσεις για την εμπιστευτικότητα των δεδομένων, όπως οι κυβερνητικοί και οι χρηματοπιστωτικοί τομείς.
Το NGFW είναι μια κάρτα firewall επόμενης γενιάς που μπορεί να εγκατασταθεί σε ένα S7700.
ως firewall, εξακρίβωση ταυτότητας και Anti-DDoS, το NGFW υποστηρίζει IPS, anti-spam, ασφάλεια ιστού και έλεγχο εφαρμογών
λειτουργίες.
Το S7700 παρέχει ολοκληρωμένες λύσεις NAC για επιχειρηματικά δίκτυα.
Οι μέθοδοι αυθεντικοποίησης αυτές διασφαλίζουν την
ασφάλεια των διαφόρων τρόπων πρόσβασης, όπως η πρόσβαση σε μη λειτουργικό τερματικό, η πρόσβαση σε κινητά και η κεντρική κατανομή διευθύνσεων IP.
Καινοτόμα τσιπ εξοικονόμησης ενέργειας, που επιτρέπουν τον ευφυή έλεγχο της κατανάλωσης ενέργειας
Το S7700 χρησιμοποιεί καινοτόμα τσιπ εξοικονόμησης ενέργειας, τα οποία μπορούν να ρυθμίζουν δυναμικά την ισχύ σε όλες τις θύρες με βάση τον όγκο της κυκλοφορίας.
η ανοιχτή θύρα εισέρχεται σε κατάσταση αδράνειας για τη μείωση της κατανάλωσης ενέργειας.
Το S7700 υποστηρίζει το Power over Ethernet (PoE) και χρησιμοποιεί διαφορετικές λειτουργίες διαχείρισης ενέργειας ανάλογα με την τροφοδοτούμενη
τύπου συσκευής (PD), εξασφαλίζοντας ευέλικτη διαχείριση της ενέργειας.
Το S7700 υποστηρίζει το IEEE 802.3az Energy Efficient Ethernet και παρέχει τη λειτουργία αδρανής λειτουργίας χαμηλής ισχύος για την κάρτα γραμμής PHY.
Όταν η χρήση της σύνδεσης είναι χαμηλή, το S7700 αλλάζει σε χαμηλότερη ταχύτητα ή ισχύ PHY για να μειώσει την κατανάλωση ενέργειας.
Διαχείριση με βάση το cloud
Επικεφαλής
Η πλατφόρμα διαχείρισης του cloud της Huawei επιτρέπει στους χρήστες να ρυθμίζουν, να παρακολουθούν και να επιθεωρούν τους διακόπτες στο cloud, μειώνοντας
Η Huawei υποστηρίζει τόσο το cloud όσο και το cloud.
Οι δύο αυτές λειτουργίες διαχείρισης μπορούν να εναλλάσσονται ευέλικτα ανάλογα με τις ανάγκες για να
να επιτύχει ομαλή εξέλιξη με παράλληλη μεγιστοποίηση της απόδοσης των επενδύσεων (ROI).
VXLAN
Το VXLAN χρησιμοποιείται για να κατασκευάσει ένα Ενοποιημένο Εικονικό Τύλο (UVF).
Η δυνατότητα αυτή είναι πραγματικά πολύ σημαντική για τη διατήρηση της διαφάνειας των υπηρεσιών.
Τα οφέλη που προκύπτουν περιλαμβάνουν τη δυνατότητα μετάδοσης δεδομένων διαφορετικών υπηρεσιών ή
Οι συλλέκτες της σειράς S7700
Οι διακόπτες αυτοί υποστηρίζουν επίσης τη δυνατότητα να χρησιμοποιούνται από το δίκτυο VXLAN και επιτρέπουν κεντρικές και κατανεμημένες λειτουργίες ανάπτυξης πύλης VXLAN.
Πρωτόκολλο BGP EVPN για τη δυναμική δημιουργία σηράγγων VXLAN και μπορεί να ρυθμιστεί χρησιμοποιώντας το NETCONF/YANG.
ΟΠΣ
Το Open Programmability System (OPS) είναι ένα ανοιχτό προγραμματιζόμενο σύστημα βασισμένο στη γλώσσα Python.
προγραμματίζει τις λειτουργίες λειτουργίας και διαχείρισης ενός διακόπτη μέσω σενάριων Python για την ταχεία καινοτομία των λειτουργιών και την εφαρμογή ευφυούς λειτουργίας και διαχείρισης.
Συνεργασία για την ασφάλεια των μεγάλων δεδομένων
Το S7700 χρησιμοποιεί το NetStream για να συλλέγει δεδομένα δικτύου πανεπιστημιούπολης και στη συνέχεια να αναφέρει τα δεδομένα αυτά στο Huawei HiSec Insight.
Οι στόχοι του είναι να εντοπίζουν απειλές για την ασφάλεια του δικτύου, να εμφανίζουν τη στάση ασφαλείας σε ολόκληρο το δίκτυο και να επιτρέπουν
Το HiSec Insight παρέχει τις πολιτικές ασφαλείας στο iMaster NCE
Το iMaster NCE-Campus (ή Agile Controller) στη συνέχεια παρέχει τέτοιες πολιτικές σε διακόπτες που θα
Όλα αυτά εξασφαλίζουν την ασφάλεια του δικτύου της πανεπιστημιούπολης.
Έξυπνη Διαγνώριση
Το ανοικτό σύστημα ευφυούς διάγνωσης (OIDS) ενσωματώνει τις λειτουργίες παρακολούθησης της υγείας των συσκευών και διάγνωσης σφαλμάτων
Το σύστημα αυτό είναι συνήθως εγκατεστημένο σε ένα σύστημα διαχείρισης δικτύου (NMS) στο λογισμικό διακόπτη για την εφαρμογή ευφυούς διάγνωσης σε ένα
Μετά την εγκατάσταση του OIDS σε έναν διακόπτη, ο διακόπτης συλλέγει και καταγράφει περιοδικά τις τρέχουσες πληροφορίες και
Αν συμβεί κάποιο σφάλμα, ο διακόπτης εντοπίζει αυτόματα το σφάλμα ή βοηθά στο εντοπισμό του
Όλα αυτά τα πλεονεκτήματα αυξάνουν την αποτελεσματικότητα εντοπισμού σφαλμάτων από το προσωπικό O&M, βελτιώνοντας παράλληλα τη διατήρηση της συσκευής.
Ευφυής λειτουργία και διαχείριση
Το CloudEngine S7700 παρέχει τεχνολογία τηλεμετρίας για τη συλλογή δεδομένων συσκευής σε πραγματικό χρόνο και την αποστολή των δεδομένων στο CampusInsight (ένα
Το CampusInsight αναλύει στη συνέχεια τα δεδομένα δικτύου με βάση τα δεδομένα που παρέχουν οι χρήστες.
έξυπνος αλγόριθμος αναγνώρισης σφαλμάτων, εμφανίζει με ακρίβεια την κατάσταση του δικτύου σε πραγματικό χρόνο, οριοθετεί αποτελεσματικά και εντοπίζει
τα προβλήματα δικτύου που επηρεάζουν την εμπειρία του χρήστη, εξασφαλίζοντας με ακρίβεια την εμπειρία του χρήστη.
Αδειοδότηση
Το S7700 υποστηρίζει τόσο την παραδοσιακή λειτουργία αδειοδότησης βασισμένη σε χαρακτηριστικά όσο και το τελευταίο λογισμικό IDN One της Huawei
Η λειτουργία N1 είναι ιδανική για την ανάπτυξη της λύσης Huawei CloudCampus στο τοπικό σενάριο, καθώς
βελτιώνει σημαντικά την εμπειρία των πελατών κατά την αγορά και αναβάθμιση υπηρεσιών λογισμικού με απλότητα
Χαρακτηριστικά του πακέτου λογισμικού στη λειτουργία N1
| Λειτουργίες διακόπτη |
N1 Βασικό
Λογισμικό |
Ίδρυμα N1
Πακέτο λογισμικού |
N1 Προχωρημένο
Λογισμικό
Πακέτο |
Βασικές λειτουργίες δικτύου:
Λειτουργίες στρώματος 2, IPv4, IPv6, MPLS, SVF και άλλα |
√ |
√ |
√ |
Βασική αυτοματοποίηση δικτύου βασισμένη στο Agile
Ελεγκτής:
¢ Βασική αυτοματοποίηση: Plug-and-play, SSID και AP
Διαχείριση ομίλου
∆ Βασική παρακολούθηση: οπτικοποίηση των εφαρμογών
Διοίκηση NE: Διαχείριση εικόνας και τοπολογίας
και ανακάλυψη
∆ βελτίωση του WLAN: περιαγωγή και βελτιστοποίηση για
έως 128 Aps
Αξιοπιστία πρόσβασης χρήστη |
× |
√ |
√ |
Προχωρημένη αυτοματοποίηση δικτύου και έξυπνη λειτουργία και διαχείριση:
VXLAN, ελεύθερη κινητικότητα και βασικές λειτουργίες του CampusInsight |
× |
× |
√ |
Σημείωση: Μόνο το V200R019C00 και μεταγενέστερες εκδόσεις μπορούν να υποστηρίζουν τη λειτουργία N1
