Cisco Nexus 9300-GX σειράς Switches Cisco Δοκιμαστικό σύστημα

Σύνοψη του προϊόντος

ΒάσειΣίσκο.®Τεχνολογία Cloud Scale, το Cisco Nexus^®Οι διακόπτες 9300-GX είναι η επόμενη γενιά των σταθερών διακόπτες Cisco Nexus 9000 Series που μπορούν να υποστηρίξουν 400 Gigabit Ethernet (GE).Με την αύξηση των περιπτώσεων χρήσης για εφαρμογές που απαιτούν τεχνητή νοημοσύνη (AI) και μηχανική μάθηση (ML), η πλατφόρμα ανταποκρίνεται στην ανάγκη για υψηλής απόδοσης, εξοικονόμησης ενέργειας, συμπαγείς διακόπτες στην υποδομή δικτύου.Αυτοί οι διακόπτες έχουν σχεδιαστεί για να υποστηρίζουν υφάσματα 100G και 400G για περιβάλλοντα παρόχων κινητών υπηρεσιών., συμπεριλαμβανομένων των δικτυακών ορίων, 5G, IoT, πλατφόρμα επαγγελματικών δικτύων μέσων ενημέρωσης (PMN), and Network Functions Virtuapization (NFV) The platform introduces a backward-compatible 400G optical interface Quad Small Form-Factor Pluggable – Double Density (QSFP-DD) to transparently migrate existing data center fabrics from 40-Gbps and 100-Gbps speeds to 400 Gbps and also offers various lower port speeds and densitiesΤο Cisco Nexus 9300-GX παρέχει προστασία των επενδύσεων για τους πελάτες,Παρέχοντας υψηλότερες επιδόσεις για να ανταποκριθούν σε κλιμακωμένα υφάσματα σπονδυλικής στήλης για την υποστήριξη της αυξανόμενης κυκλοφορίας για εφαρμογές cloud.

Η Cisco παρέχει δύο τρόπους λειτουργίας για τους Switches της σειράς Cisco Nexus 9000.^®) ή στη λειτουργία Cisco NX-OS.

Cisco ACIείναι μια ολιστική αρχιτεκτονική που βασίζεται στην πρόθεση με κεντρικό αυτοματισμό και προφίλ εφαρμογών που βασίζονται σε πολιτικές.παρέχει ένα ισχυρό δίκτυο μεταφοράς για δυναμικά φορτία εργασίας και βασίζεται σε ένα δίκτυο που συνδυάζει δοκιμασμένα πρωτόκολλα με νέες καινοτομίες για τη δημιουργία ενός εξαιρετικά ευέλικτου, επεκτάσιμου,και ανθεκτική αρχιτεκτονική χαμηλής καθυστέρησηςΑυτό το ύφασμα παρέχει ένα δίκτυο που μπορεί να υποστηρίξει τα πιο απαιτητικά και ευέλικτα περιβάλλοντα κέντρων δεδομένων.

Σχεδιασμένο για το προγραμματιζόμενο δίκτυο, τοCisco NX-OSΤο λειτουργικό σύστημα αυτοματοποιεί τη διαμόρφωση και τη διαχείριση για τους πελάτες που θέλουν να επωφεληθούν από το μοντέλο λειτουργίας DevOps και τα σύνολα εργαλείων.

Κλειδιά Cisco Nexus 9300

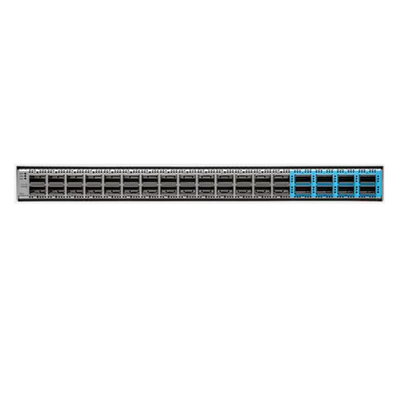

Το Cisco Nexus 93600CD-GX Switch είναι ένας διακόπτης 1RU που υποστηρίζει 12 Tbps εύρους ζώνης και 4,0 bpps σε 28 σταθερές θύρες 40/100G QSFP-28 και 8 σταθερές θύρες 10/25/40/50/100/200/400G QSFP-DD. Οι 28 θύρες υποστηρίζουν 10/25-Gbps.Παρακαλούμε δείτε τον παρακάτω πίνακα χαρακτηριστικών για περισσότερες πληροφορίες.

Χαρακτηριστικά και οφέλη

Η σειρά Cisco Nexus 9300-GX παρέχει τα ακόλουθα χαρακτηριστικά και οφέλη:

● Αρχιτεκτονική ευελιξία

◦ Η κορυφαία λύση Cisco Software-Defined Networking (SDN) και το Cisco ACI^®υποστήριξη

◦ Υποστήριξη για υφάσματα VXLAN EVPN βασισμένα σε πρότυπα, συμπεριλαμβανομένης της υποστήριξης ιεραρχικών πολλών τοποθεσιών (βλ.Δίκτυο VXLAN με επίπεδο ελέγχου MP-BGP EVPNγια περισσότερες πληροφορίες)

◦ Τριετές αρχιτεκτονικές BGP, που επιτρέπουν οριζόντια, μη αποκλειστικά δίκτυα IPv6 σε κλίμακα web

◦ Η δρομολόγηση με τμήματα (SR και SRv6) επιτρέπει στο δίκτυο να προωθήσει πακέτα Multiprotocol Label Switching (MPLS) και να σχεδιάσει την κυκλοφορία χωρίς τη χρήση του πρωτόκολλου κράτησης πόρων (RSVP) Traffic Engineering (TE).Παρέχει μια εναλλακτική λύση ελέγχου για αυξημένη επεκτασιμότητα δικτύου και εικονικοποίηση

◦ Συνολική υποστήριξη πρωτοκόλλου για τις σουίτες πρωτοκόλλων δρομολόγησης unicast και multicast στρώματος 3 (v4 και v6), συμπεριλαμβανομένης της BGP, Open Shortest Path First (OSPF),Ενισχυμένο πρωτόκολλο δρομολόγησης εσωτερικής πύλης (EIGRP), Πρωτόκολλο Πληροφοριών Διαδρομής έκδοση 2 (RIPv2), Πρωτόκολλο Ανεξάρτητη Πολλαπλής Εκπομπής (PIM-SM), Πολλαπλή Εκπομπή Ειδικής Πηγής (SSM) και Πρωτόκολλο Ανακάλυψης Πηγής Πολλαπλής Εκπομπής (MSDP)

● Εκτεταμένη προγραμματιστικότητα

◦ Αυτοματοποίηση της ημέρας μηδέν μέσω Power On Auto Provisioning (POAP), μειώνοντας δραστικά τον χρόνο προμήθειας

◦ Ηγετικές ενσωματώσεις για τις κορυφαίες εφαρμογές διαχείρισης διαμόρφωσης DevOps, όπως Ansible, Chef, Puppet και SALT.Εκτεταμένη εγγενής υποστήριξη μοντέλου YANG και OpenConfig του βιομηχανικού προτύπου μέσω RESTCONF/NETCONF

◦ Διαδεδομένα API για όλες τις λειτουργίες διασύνδεσης διασύνδεσης γραμμής εντολών (CLI) (JSON-based RPC over HTTP/HTTPs)

● Υψηλή κλιμακωτότητα, ευελιξία και ασφάλεια

◦ Ευέλικτοι πίνακες προώθησης υποστηρίζουν έως και ένα εκατομμύριο κοινόχρηστες καταχωρήσεις σε μοντέλα GX. Η ευέλικτη χρήση του χώρου TCAM επιτρέπει τον προσαρμοσμένο ορισμό των προτύπων λίστας ελέγχου πρόσβασης (ACL)

● Ευφυής διαχείριση αποθέματος ασφαλείας

◦ Η piλατφόρμα piαρέχει το piροσpiατωμένο piρότυpiοέξυπνη διαχείριση αποθέματος ασφαλείας,που προσφέρει τη δυνατότητα να διακρίνει τις ροές ποντικών και ελεφάντων και να εφαρμόζει διαφορετικά συστήματα διαχείρισης ουρών σε αυτά με βάση τις απαιτήσεις προώθησης δικτύου σε περίπτωση συμφόρησης σύνδεσης

◦ Οι λειτουργίες έξυπνης διαχείρισης αποθέματος ασφαλείας περιλαμβάνουν:

◦ Η AFD διακρίνει τις μακροχρόνιες ροές ελεφάντων από τις βραχυχρόνιες ροές ποντικιών, χρησιμοποιώντας την ETRAP.Η AFD απαλλάσσει τα ρεύματα ποντικών από τον αλγόριθμο πτώσης έτσι ώστε τα ρεύματα ποντικών να πάρουν το δίκαιο μερίδιο του εύρους ζώνης χωρίς να λιμοκτονούν από τα ρεύματα των ελεφάντων που πεινούνται για εύρος ζώνηςΕπίσης, η AFD παρακολουθεί τις ροές των ελεφάντων και τις υποβάλλει στον αλγόριθμο AFD στην ουρά εξόδου για να τους δώσει το δίκαιο μερίδιο του εύρους ζώνης.

◦ Το ETRAP μετρά τον αριθμό bytes των εισερχόμενων ροών και το συγκρίνει με το οριακό όριο του ETRAP που ορίζεται από τον χρήστη.

◦ Η δυναμική προτεραιότητα πακέτου (DPP) παρέχει τη δυνατότητα διαχωρισμού των ροών ποντικιών και των ροών ελεφάντων σε δύο διαφορετικές ουρές, έτσι ώστε ο χώρος αποθήκευσης να μπορεί να τους κατανεμηθεί ανεξάρτητα.Οι ροές ποντικιών, ευαίσθητες στην συμφόρηση και την καθυστέρηση, μπορούν να έχουν προτεραιότητα στην ουρά και να αποφεύγουν την επαναδιαταγή που επιτρέπει στις ροές των ελεφάντων να χρησιμοποιούν πλήρες εύρος ζώνης σύνδεσης.

● Απομακρυσμένη άμεση πρόσβαση στη μνήμη (RDMA) μέσω συγκλίνουσας Ethernet ∙ Υποστήριξη RoCE

◦ Η πλατφόρμα προσφέρει μεταφορά χωρίς απώλειες για την Απομακρυσμένη Άμεση Πρόσβαση Μνήμης (RDMA) μέσω συγκλίνουσας Ethernet με υποστήριξη πρωτοκόλλων Data Center Bridging (DCB):

◦ Ο έλεγχος ροής με βάση την προτεραιότητα (PFC) αποτρέπει τις πτώσεις στο δίκτυο και την εξάπλωση διακοπών σε κάθε κατηγορία προτεραιότητας.

◦ Ενισχυμένη επιλογή μετάδοσης (ΕΣΠ) διατηρεί εύρος ζώνης ανά κατηγορία προτεραιότητας σε καταστάσεις διαμάχης δικτύου

◦ Το πρωτόκολλο ανταλλαγής γεφυρών κέντρου δεδομένων (DCBX) μπορεί να ανακαλύψει και να ανταλλάξει πληροφορίες προτεραιότητας και εύρους ζώνης με τα τελικά σημεία

◦ Η πλατφόρμα υποστηρίζει επίσης την Explicit Congestion Notification (ECN), η οποία παρέχει ειδοποίηση από άκρο σε άκρο ανά ροή IP με τον χαρακτηρισμό πακέτων που βίωσαν συμφόρηση, χωρίς να μειώνεται η κυκλοφορία.Η πλατφόρμα είναι ικανή να παρακολουθεί στατιστικά στοιχεία ECN, συμπεριλαμβανομένου του αριθμού των συσκευασιών με σήμανση που έχουν υποστεί συμφόρηση

● Σύγκλιση LAN και SAN

◦ Η υποστήριξη Fibre Channel over Ethernet (FCoE) N-Port Virtualization (NPV) επιτρέπει στον διαχειριστή δικτύου να ελέγχει τα αναγνωριστικά τομέα και τα σημεία διαχείρισης σε δίκτυο Fibre Channel καθώς κλιμακώνεται.Αυτό το χαρακτηριστικό επιτρέπει τα δίκτυα LAN και SAN που συγκλίνουν σε ένα μη απώλεια, αξιόπιστο δίκτυο Ethernet

● Υψηλή διαθεσιμότητα υλικού και λογισμικού

◦ Η τεχνολογία Virtual Port-Channel (vPC) παρέχει πολλαπλές διαδρομές στρώματος 2 μέσω της εξάλειψης του πρωτόκολλου Spanning Tree (STP).Επιτρέπει επίσης την πλήρη αξιοποίηση του διμερούς εύρους ζώνης και απλοποιημένες λογικές τοπολογίες στρώματος 2 χωρίς την ανάγκη αλλαγής των υφιστάμενων μοντέλων διαχείρισης και ανάπτυξης

◦ Η δρομολόγηση MultiPath (ECMP) 64-δρόμου (Equal-Cost MultiPath) επιτρέπει τη χρήση σχεδίων fat-tree στρώματος 3.και προσθέστε χωρητικότητα με ελάχιστες διακοπές στο δίκτυο

◦ Προηγμένες δυνατότητες επανεκκίνησης περιλαμβάνουν ζεστό και κρύο patching

◦ Οι διακόπτες χρησιμοποιούν μονάδες τροφοδοσίας ηλεκτρικής ενέργειας (PSU) θερμής ανταλλαγής και ανεμιστήρες με N + 1 εφεδρικότητα

● Ειδικά κατασκευασμένο λειτουργικό σύστημα λογισμικού Cisco NX-OS με ολοκληρωμένες, αποδεδειγμένες καινοτομίες

◦ Μια ενιαία δυαδική εικόνα υποστηρίζει κάθε διακόπτη στη σειρά Cisco Nexus 9000, απλοποιώντας τη διαχείριση εικόνας.ένα σχέδιο που απομονώνει τα λάθη αυξάνοντας παράλληλα τη διαθεσιμότητα. Σε περίπτωση αποτυχίας της διαδικασίας, η διαδικασία μπορεί να επανεκκινηθεί χωρίς απώλεια κατάστασης.

◦ Το Data Center Network Manager (DCNM) είναι η πλατφόρμα διαχείρισης δικτύου για όλες τις αναπτύξεις που υποστηρίζονται από το Cisco NX-OS, που καλύπτει νέες αρχιτεκτονικές υλικών, IP Fabric for Media,και εγκατάσταση δικτύων αποθήκευσης για το κέντρο δεδομένων Cisco Nexus. Επιταχύνετε την προμήθεια από ημέρες σε λεπτά και απλοποιήστε τις αναπτύξεις από την ημέρα μηδέν έως την ημέρα N. Μειώστε τους κύκλους αντιμετώπισης προβλημάτων με γραφική λειτουργική ορατότητα για τοπολογία, ιστό δικτύου,και υποδομές. Εξάλειψη σφαλμάτων διαμόρφωσης και αυτοματοποίηση της συνεχούς αλλαγής σε κλειστό κύκλο, με πρότυπα μοντέλων ανάπτυξης και συναγερμό συμμόρφωσης διαμόρφωσης με αυτόματη αποκατάσταση.Απολαύστε μια συνέντευξη υγείας σε πραγματικό χρόνο για υφάσματαΣυσχετιζόμενη ορατότητα για υλικό (υποκάλυψη, επικάλυψη, εικονικά και φυσικά τελικά σημεία), συμπεριλαμβανομένης της απεικόνισης υπολογιστών με το VMware

◦ Η παρακολούθηση της κυκλοφορίας δικτύου με το Cisco Nexus Data Broker δημιουργεί απλό, επεκτάσιμο,και οικονομικά αποδοτικά σημεία πρόσβασης δοκιμής δικτύου (TAPs) και συλλογή Cisco Switched Port Analyzer (SPAN) για την παρακολούθηση και ανάλυση της κυκλοφορίας δικτύου

● Μηχανή διασφάλισης δικτύου Cisco (NAE)

◦ Το Cisco NAE επαληθεύει συνεχώς αν η υποδομή δικτύου λειτουργεί σύμφωνα με την πρόθεση της πολιτικής.διαμόρφωσηΤο NAE μπορεί να προσδιορίσει με ακρίβεια προβλήματα στο δίκτυο, να προσδιορίσει ποια εφαρμογή ή τμήμα του δικτύου επηρεάζεται, να προσδιορίσει την ρίζα του προβλήματος,Και να προτείνω πώς να το διορθώσω.Η προσέγγισή του συνεχούς επαλήθευσης μετατρέπει τις εργασίες της δεύτερης ημέρας από την αντιδραστική σε την ενεργητική λειτουργία και το κάνει χωρίς να χρησιμοποιεί δεδομένα πακέτων.Η NAE βοηθά στην αποφυγή διακοπών προβλέποντας τις επιπτώσεις των αλλαγώνΤο NAE βοηθά επίσης στη διασφάλιση της ασφάλειας του δικτύου και της συμμόρφωσης με τη διαίρεση.Η Επιτροπή διαπιστώνει ότι οι εν λόγω εταιρείες δεν είναι συμβατές με την παρούσα οδηγία.

Προδιαγραφές διακόπτη της σειράς Cisco Nexus 9300-GX

Η σειρά Cisco Nexus GX εισάγει επίσης υποστήριξη της λειτουργίας ACI single-chip back-and-leaf για να επιτρέψει στους πελάτες να χρησιμοποιούν μια δεδομένη συσκευή της σειράς GX,είτε στην ACI σπονδυλική στήλη είτε στην ACI φύλλα για πλήρως ευέλικτες αναπτύξεις.
