Cisco Nexus 9300-GX2 Σειρά σταθεροί διακόπτες Cisco Ειδικότερα, οι ενδείξεις που αναφέρονται στην παράγραφο 1 πρέπει να λαμβάνονται υπόψη.

Σύνοψη του προϊόντος

Η σειρά Cisco Nexus 9300-GX2 ανταποκρίνεται στην ανάγκη για υψηλής απόδοσης, εξοικονόμησης ενέργειας, συμπαγείς διακόπτες στην υποδομή δικτύου.και υφάσματα 400G για την επόμενη γενιά σχεδίων φύλλου και σπονδυλικής στήλης και υφάσματα αποθήκευσης IP. The platform is built with backward-compatible 400G optical interface Quad Small Form-Factor Pluggable–Double Density (QSFP-DD) to transparently migrate existing data center fabrics from 40-Gbps and 100-Gbps speeds to 400 GbpsΗ Cisco Nexus 9000 Series Switches είναι μια συσκευή που λειτουργεί με δύο τρόπους λειτουργίας.Οι οργανισμοί μπορούν να χρησιμοποιήσουν το Cisco^®Εφαρμοστική υποδομή (Cisco ACI)^®) ή στη λειτουργία Cisco NX-OS.

Συμπλέκτες σειράς Cisco Nexus 9300-GX2

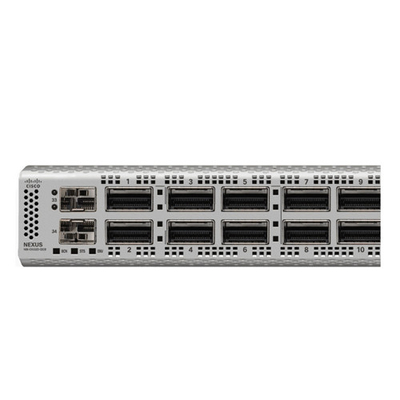

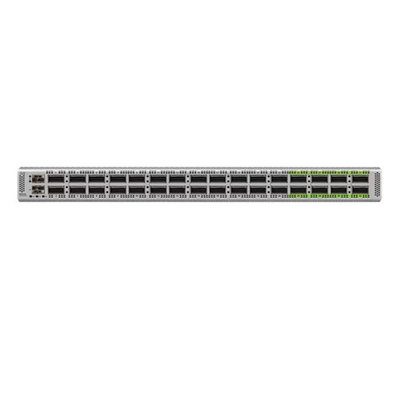

Το Cisco Nexus 9332D-GX2Bείναι ένας συμπαγής διακόπτης 1-Rack-Unit (1RU) με συντελεστή μορφής που υποστηρίζει 25,6 Tbps εύρους ζώνης και 4,17 bpps σε 32 σταθερές θύρες 400G QSFP-DD και δύο σταθερές θύρες 1/10G SFP + (Σχήμα 3).Οι θύρες QSFP-DD υποστηρίζουν επίσης την native 200G (QSFP56)Κάθε θύρα μπορεί επίσης να υποστηρίξει 4x10G, 4x25G, 4x50G, 4x100G και 2x200G διακοπές.

Χαρακτηριστικά και οφέλη

Οι διακόπτες της σειράς Cisco Nexus 9300-GX2 παρέχουν τα ακόλουθα χαρακτηριστικά και οφέλη:

● Ευελιξία της αρχιτεκτονικής

Οι διακόπτες της σειράς Cisco Nexus 9000 υποστηρίζουν Cisco Application Centric Infrastructure (Cisco ACI), Cisco NX-OS VXLAN EVPN, Cisco IP Fabric for Media, Cisco Nexus Dashboard Data Broker,και IP δρομολογημένα ή Ethernet switched layer-2 υφάσματα χρησιμοποιώντας ένα ολοκληρωμένο σύνολο πρωτοκόλλων unicast και multicast IPv6/IPv4 και Ethernet.

◦ Ειδικά κατασκευασμένο λειτουργικό σύστημα λογισμικού Cisco NX-OS με ολοκληρωμένες, αποδεδειγμένες καινοτομίες.ένα σχέδιο που απομονώνει τα λάθη αυξάνοντας παράλληλα τη διαθεσιμότητα.

◦ Η κορυφαία λύση Cisco Software-Defined Networking (SDN) με υποστήριξη Cisco ACI.αρχιτεκτονική με βάση την πρόθεση με κεντρική αυτοματοποίηση και προφίλ εφαρμογών βασισμένα σε πολιτικές.

◦ Υποστήριξη για υφάσματα VXLAN EVPN βασισμένα σε πρότυπα, συμπεριλαμβανομένης της υποστήριξης ιεραρχικών πολλών τοποθεσιών (ανατρέξτε στο δίκτυο VXLAN με επίπεδο ελέγχου MP-BGP EVPN για περισσότερες πληροφορίες).

◦ Τριετές αρχιτεκτονικές BGP, που επιτρέπουν οριζόντια, μη αποκλειστικά δίκτυα IPv6 σε κλίμακα web.

◦ Ολοκληρωμένη υποστήριξη πρωτοκόλλου για τις σουίτες πρωτοκόλλων δρομολόγησης unicast και multicast στο στρώμα 3 (v4 και v6), συμπεριλαμβανομένης της BGP, Open Shortest Path First (OSPF),Ενισχυμένο πρωτόκολλο δρομολόγησης εσωτερικής πύλης (EIGRP), Πρωτόκολλο Πληροφοριών Διαδρομής έκδοση 2 (RIPv2), Πρωτόκολλο Ανεξάρτητος Πολυδιάδοση (PIM-SM), Πολυδιάδοση ειδικής προέλευσης (SSM) και Πρωτόκολλο Ανακάλυψης Πηγής Πολυδιάδοσης (MSDP).

◦ Η δρομολόγηση με τμήματα (SR και SRv6) επιτρέπει στο δίκτυο να προωθήσει πακέτα multiprotocol label switching (MPLS) και να σχεδιάσει την κυκλοφορία χωρίς το πρωτόκολλο κράτησης πόρων (RSVP) Traffic Engineering (TE)Το Cisco IP Fabric for Media σας βοηθά να μεταναστεύσετε από έναν δρομολογητή SDI σε μια υποδομή που βασίζεται σε IP.Σε μια υποδομή που βασίζεται στην ΙΡ, ένα ενιαίο καλώδιο έχει την ικανότητα να μεταφέρει πολλαπλές αμφίδρομες ροές κυκλοφορίας και μπορεί να υποστηρίξει διαφορετικά μεγέθη ροής χωρίς να απαιτείται αλλαγή της φυσικής υποδομής.

◦ Το Nexus Dashboard Data Broker παρέχει στους πελάτες πλήρη παρατηρησιμότητα στο δίκτυο και τις λύσεις τους που μπορούν να τους βοηθήσουν να εντοπίσουν και να μετριάσουν τις απειλές για την ασφάλεια,να αντιληφθούν και να διορθώσουν τα εμπόδια απόδοσης, τηρούν τη συμμόρφωση με τα δεδομένα και έχουν γνώση των δραστηριοτήτων σχεδιασμού της ικανότητας.

● Εξαιρετική προγραμματιστικότητα

◦ Αυτοματοποίηση της ημέρας 0 μέσω της αυτόματης προμήθειας ηλεκτρικής ενέργειας (POAP), μειώνοντας δραστικά το χρόνο προμήθειας.

◦ Ηγετικές ενσωματώσεις στον κλάδο για τις κορυφαίες εφαρμογές διαχείρισης ρυθμίσεων DevOps, όπως το Ansible.εκτεταμένη εγγενής υποστήριξη του μοντέλου YANG και του βιομηχανικού προτύπου OpenConfig μέσω RESTCONF/NETCONF/gNMI.

◦ REST API που αλληλεπιδρά με τη μηχανή διαχείρισης δεδομένων (DME).

◦ Τηλεμετρία βασισμένη σε μοντέλα, η οποία ενισχύει την παρατηρησιμότητα του δικτύου.

◦ Διαχείριση εφαρμογών τρίτων με χρήση του Cisco Application Framework (CAF).

● Υψηλή κλιμακωτότητα, ευελιξία και ασφάλεια

◦ Οι ευέλικτοι πίνακες προώθησης υποστηρίζουν έως και δύο εκατομμύρια κοινόχρηστες καταχωρήσεις στα μοντέλα Cisco Nexus 9300-GX2.

◦ Η δυνατότητα ασφαλείας MAC (MACsec) 1 του IEEE 802.1ae σε επιλεγμένες θύρες των μοντέλων 9300-GX2 επιτρέπει την κρυπτογράφηση της κυκλοφορίας στο φυσικό επίπεδο και παρέχει ασφαλή διακομιστή, border leaf,και σύνδεση φύλλου με τη σπονδυλική στήλη.

● Δίκτυα AI/ML

Cisco Nexus 9300 GX2 Series Fixed Switches support innovative congestion management and flow control algorithms along with the right latency and telemetry to meet the design requirements of AI/ML fabrics.

◦ Ο έλεγχος προτεραιότητας ροής (PFC) είναι μια βασική δυνατότητα που υποστηρίζεται από τους διακόπτες της σειράς Cisco Nexus 9000 που αποτρέπει τις πτώσεις καρέ Ethernet με την σηματοδότηση, τον έλεγχο,και διαχείριση ροών Ethernet κατά μήκος της διαδρομής στέλνοντας διακοπές σε κατάλληλους αποστολείς.

◦ Η πλατφόρμα υποστηρίζει επίσης την Explicit Congestion Notification (ECN), η οποία παρέχει ειδοποίηση από άκρο σε άκρο ανά ροή IP με την επισήμανση πακέτων που βίωσαν συμφόρηση, χωρίς να μειώνεται η κυκλοφορία.Η πλατφόρμα είναι ικανή να παρακολουθεί στατιστικά στοιχεία ECN, συμπεριλαμβανομένου του αριθμού των συσκευασιών που έχουν σημειωθεί ότι έχουν συγκεντρωθεί.

◦ Η πλατφόρμα προσφέρει μεταφορά χωρίς απώλειες για Remote Direct Memory Access (RDMA) μέσω Converged Ethernet (RoCE) με την υποστήριξη πρωτοκόλλων Data Center Bridging (DCB).

◦ Η ενισχυμένη επιλογή μετάδοσης (ETS) επιφυλάσσει εύρος ζώνης ανά κατηγορία προτεραιότητας σε καταστάσεις διαμάχης δικτύου.

◦ Το πρωτόκολλο ανταλλαγής γεφυρών κέντρου δεδομένων (DCBX) μπορεί να ανακαλύψει και να ανταλλάξει πληροφορίες προτεραιότητας και εύρους ζώνης με τα τελικά σημεία.

◦ Weighted Random Early Detection (WRED) is a congestion-avoidance technique that allows Cisco Nexus 9000 Series Switches to detect and react to congestion in the network by marking flows that could cause congestion.

◦ Η πλατφόρμα προσφέρει την καινοτόμο έξυπνη διαχείριση των αποθηκευτικών αποθεματικών της Cisco,που προσφέρει τη δυνατότητα να διακρίνει τις ροές ποντικών και ελεφάντων και να εφαρμόζει διαφορετικά συστήματα διαχείρισης ουράς σε αυτά με βάση τις απαιτήσεις προώθησης δικτύου σε περίπτωση συμφόρησης σύνδεσης.

◦ Εγγύηση της δίκαιης απορρίψεως (AFD) με παγίδα ελέφαντα (ETRAP).Το ETRAP μετρά τον αριθμό bytes των εισερχόμενων ροών και το συγκρίνει με το όριο ETRAP που καθορίζεται από τον χρήστηΌταν μια ροή περάσει το κατώφλι, γίνεται μια ροή ελέφαντα.

• Η δυναμική προτεραιότητα πακέτου (DPP) παρέχει τη δυνατότητα διαχωρισμού των ροών ποντικιών και των ροών ελεφάντων σε δύο διαφορετικές ουρές, έτσι ώστε να μπορεί να τους κατανεμηθεί χώρος αποθήκευσης ανεξάρτητα.

● Υψηλή διαθεσιμότητα υλικού και λογισμικού

◦ Η τεχνολογία Virtual Port-Channel (vPC) παρέχει πολλαπλές διαδρομές στρώματος 2 μέσω της εξάλειψης του πρωτόκολλου Spanning Tree (STP).

◦ Μπορεί να κάνει σύνδεση υλικού στο περιβάλλον VXLAN, εξαλείφοντας την ανάγκη για peer-to-peer vPC. Η δρομολόγηση 128-way Equal-Cost Multipath (ECMP) επιτρέπει τη χρήση σχεδίων fat-tree Layer-3.Αυτό το χαρακτηριστικό βοηθά τις οργανώσεις να αποτρέψουν τα στενά σημεία του δικτύου, να αυξήσει την ανθεκτικότητα και να προσθέσει χωρητικότητα με ελάχιστη διακοπή του δικτύου.

◦ Η αναβάθμιση συντήρησης λογισμικού (SMU) περιέχει διορθώσεις για ένα συγκεκριμένο ελάττωμα.

◦ Οι αναβαθμίσεις λογισμικού σε υπηρεσία (ISSU) επιτρέπουν αναβαθμίσεις λογισμικού συσκευής ενώ ο διακόπτης συνεχίζει να προωθεί την κίνηση.

◦ Οι διακόπτες χρησιμοποιούν μονάδες τροφοδοσίας ηλεκτρικής ενέργειας (PSU) θερμής εναλλαγής και ανεμιστήρες με εφεδρικότητα N+1.

● Πίνακας ελέγχου Cisco Nexus

◦ Το Cisco Nexus Dashboard είναι μια πλατφόρμα που μεταμορφώνει τις λειτουργίες κέντρων δεδομένων και δικτύων cloud μέσω απλότητας, αυτοματισμού και αναλύσεων.Συμπληρωματικές πληροφορίες σχετικά με το Cisco Nexus Dashboard, Cisco Nexus Dashboard Orchestrator (NDO) και Cisco Nexus Dashboard Data Broker (NDDB) ενσωματώνονται ως υπηρεσίες στο Cisco Nexus Dashboard.

◦ Το Cisco Nexus Dashboard περιλαμβάνεται με όλες τις άδειες Cisco Nexus 9000 switch tiered.Το Cisco Nexus Dashboard Orchestrator απαιτεί το Cisco DCN Advantage, και το Cisco Nexus Dashboard Insights απαιτεί πρόσθετη άδεια Cisco DCN Premier ή Cisco DCN Day-2 Ops.

Προδιαγραφές του Cisco Nexus 9300 ACI spine switch
