Συμπλέκτες σειράς Cisco Nexus 9300-FX2 N9K-C9336C-FX2-E

Σύνοψη του προϊόντος

Η σειρά Cisco Nexus 9300-FX2 είναι μια επέκταση των διακόπτες της σειράς Nexus 9300-FX με μεγαλύτερη χωρητικότητα εύρους ζώνης.Οι διακόπτες προσφέρουν μια ποικιλία επιλογών διεπαφής για τη διαφανή μετανάστευση υφιστάμενων κέντρων δεδομένων από 1-Gbps, και ταχύτητες 10 Gbps έως 25 Gbps στον διακομιστή, και από ταχύτητες 10 και 40 Gbps έως 50 και 100 Gbps στο επίπεδο συγκέντρωσης.Παροχή μεγάλων αποθηκών, εξαιρετικά ευέλικτη κλιμακωτότητα στρώματος 2 και στρώματος 3 και απόδοση για την κάλυψη των μεταβαλλόμενων αναγκών των εικονικών κέντρων δεδομένων και των αυτοματοποιημένων περιβάλλοντων cloud.

Η Cisco παρέχει δύο τρόπους λειτουργίας για τους Cisco Nexus 9000 Series Switches.Λογισμικό Cisco NX-OSΟι οργανισμοί μπορούν επίσης να αναπτύξουν την υποδομή που είναι έτοιμη να υποστηρίξει τοΥποδομή Cisco Application Centric(Cisco ACI)^ΤΜ) πλατφόρμας για να επωφεληθεί πλήρως από μια αυτοματοποιημένη προσέγγιση διαχείρισης συστημάτων, βασισμένη σε πολιτικές (τρόπος ACI).

Συμπλέκτες σειράς Cisco Nexus 9300-FX2

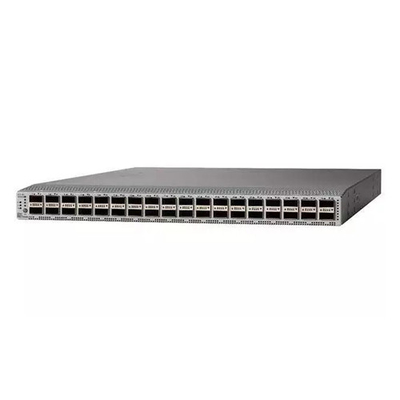

Ο διακόπτης Cisco Nexus 9336C-FX2-Eείναι ένας διακόπτης 1RU που υποστηρίζει 7,2 Tbps εύρους ζώνης και πάνω από 2,4 bpps. Ο διακόπτης μπορεί να ρυθμιστεί να λειτουργεί ως θύρες 1/10/25/40/50/100-Gbps ή 16-, 32-Gbps Fibre ChannelΤο Breakout υποστηρίζεται σε όλες τις θύρες. Παρακαλούμε δείτε τον παρακάτω πίνακα χαρακτηριστικών για περισσότερες πληροφορίες.

Χαρακτηριστικά και οφέλη

Η σειρά Cisco Nexus 9300-FX2 παρέχει τα ακόλουθα χαρακτηριστικά και οφέλη:

● Αρχιτεκτονική ευελιξία

◦ Ηγετική λύση δικτύωσης με καθορισμένο λογισμικό Cisco ACI^ΤΜυποστήριξη.

◦ Υποστήριξη για υφάσματα VXLAN EVPN βασισμένα σε πρότυπα, συμπεριλαμβανομένης της υποστήριξης ιεραρχικών πολλών τοποθεσιών (βλ.Δίκτυο VXLAN με MP-BGP EVPN Control Planeγια περισσότερες πληροφορίες).

◦ Τριετές αρχιτεκτονικές BGP, που επιτρέπουν οριζόντια, μη αποκλειστικά δίκτυα IPv6 σε κλίμακα web.

◦ Η δρομολόγηση με τμήματα επιτρέπει στο δίκτυο να προωθήσει πακέτα Multiprotocol Label Switching (MPLS) και να μηχανικεύσει την κυκλοφορία χωρίς τη μηχανική κυκλοφορίας (TE) του πρωτόκολλου κράτησης πόρων (RSVP).Παρέχει μια εναλλακτική λύση ελέγχου για αυξημένη επεκτασιμότητα δικτύου και εικονικοποίηση.

◦ Πλήρης υποστήριξη πρωτοκόλλου για τις σουίτες πρωτοκόλλων δρομολόγησης unicast και multicast στρώματος 3 (v4/v6), συμπεριλαμβανομένων των BGP, Open Shortest Path First (OSPF), Enhanced Interior Gateway Routing Protocol (EIGRP),Πρωτόκολλο πληροφοριών δρομολόγησης έκδοση 2 (RIPv2), Protocol Independent Multicast Sparse Mode (PIM-SM), Source-Specific Multicast (SSM) και Multicast Source Discovery Protocol (MSDP).

● Εκτεταμένη προγραμματιστικότητα

◦ Ημερομηνία μηδέν αυτοματοποίηση μέσω Power On Auto Provisioning, μειώνοντας δραστικά τον χρόνο προμήθειας.

◦ Ηγετικές ενσωματώσεις στον κλάδο για την ανάπτυξη εφαρμογών διαχείρισης διαμόρφωσης ∙ Ansible, Chef, Puppet, SALT.Εκτεταμένη υποστήριξη για το μητρικό μοντέλο YANG και το βιομηχανικό πρότυπο OpenConfig μέσω του RESTCONF/NETCONF.

◦ Διαδεδομένα API για όλες τις λειτουργίες CLI μετατροπής (JSON βασισμένη RPC μέσω HTTP / HTTPs).

● Υψηλή κλιμακωτότητα, ευελιξία και ασφάλεια

◦ Οι ευέλικτοι πίνακες προώθησης υποστηρίζουν έως και 1 εκατομμύριο κοινόχρηστες καταχωρήσεις σε μοντέλα FX2.

◦ Υποστήριξη IEEE 802.1ae MAC Security (MACsec) σε όλες τις θύρες των μοντέλων 9300-FX2 με ταχύτητα ίση ή μεγαλύτερη από 1 Gbps, επιτρέπει την κρυπτογράφηση της κυκλοφορίας στο φυσικό επίπεδο και παρέχει ασφαλή διακομιστή,φύλλο οροφής, και σύνδεση φύλλου με τη σπονδυλική στήλη.

● Ευφυής διαχείριση αποθέματος ασφαλείας

◦ Η piλατφόρμα piαρέχει το piροσpiατωμένο piρότυpiοέξυπνη διαχείριση αποθέματος ασφαλείας, η οποία προσφέρει τη δυνατότητα να διακρίνει τις ροές ποντικιών και των ελεφάντων και να εφαρμόζει διαφορετικά συστήματα διαχείρισης ουρών σε αυτές με βάση τις απαιτήσεις προώθησης δικτύου σε περίπτωση συμφόρησης σύνδεσης.

◦ Οι λειτουργίες έξυπνης διαχείρισης αποθέματος ασφαλείας είναι:

◦ Η AFD διακρίνει τις μακροχρόνιες ροές ελεφάντων από τις βραχυχρόνιες ροές ποντικιών, χρησιμοποιώντας την ETRAP.Η AFD απαλλάσσει τα ρεύματα ποντικών από τον αλγόριθμο πτώσης έτσι ώστε τα ρεύματα ποντικών να πάρουν το δίκαιο μερίδιο του εύρους ζώνης χωρίς να λιμοκτονούν από τα ρεύματα των ελεφάντων που πεινούνται για εύρος ζώνηςΕπίσης, η AFD παρακολουθεί τις ροές των ελεφάντων και τις υποβάλλει στον αλγόριθμο AFD στην ουρά εξόδου για να τους χορηγήσει το δίκαιο μερίδιο εύρους ζώνης.

◦ Το ETRAP μετρά τον αριθμό bytes των εισερχόμενων ροών και το συγκρίνει με το όριο που ορίζεται από τον χρήστη.

◦ Η δυναμική προτεραιότητα πακέτου (DPP) παρέχει τη δυνατότητα διαχωρισμού των ροών ποντικιών και των ροών ελεφάντων σε δύο διαφορετικές ουρές, έτσι ώστε ο χώρος αποθήκευσης να μπορεί να τους κατανεμηθεί ανεξάρτητα.Πληροφορίες για τα ποντίκια, ευαίσθητη στην συμφόρηση και την καθυστέρηση μπορεί να λάβει προτεραιότητα ουρά και να αποφύγει την επαναδιατάξη που επιτρέπει στις ροές ελέφαντα να πάρει πλήρες εύρος ζώνης σύνδεσης.

● RDMA μέσω Converged Ethernet

◦ Η πλατφόρμα προσφέρει μεταφορά χωρίς απώλειες για RDMA μέσω Converged Ethernet με υποστήριξη πρωτοκόλλων DCB:

◦ Ελέγχος ροής με βάση την προτεραιότητα (PFC) για την πρόληψη των πτώσεων στο δίκτυο και τη διακοπή της διάδοσης καρέ ανά κατηγορία προτεραιότητας.

◦ Ενισχυμένη επιλογή μετάδοσης (ETS) για τη διατήρηση εύρους ζώνης ανά κατηγορία προτεραιότητας σε κατάσταση διαμάχης δικτύου.

◦ Πρωτόκολλο ανταλλαγής συνδέσεων κέντρου δεδομένων (DCBX) για την ανακάλυψη και ανταλλαγή πληροφοριών προτεραιότητας και εύρους ζώνης με τα τελικά σημεία.

◦ Η πλατφόρμα υποστηρίζει επίσης την Explicit Congestion Notification (ECN), η οποία παρέχει ειδοποίηση από άκρο σε άκρο ανά ροή IP με τον χαρακτηρισμό πακέτων που βίωσαν συμφόρηση, χωρίς να μειώνεται η κυκλοφορία.Η πλατφόρμα είναι ικανή να παρακολουθεί στατιστικά στοιχεία ECN για τον αριθμό των σημαδεμένων πακέτων που έχουν υποστεί συμφόρηση.

● Σύγκλιση LAN και SAN

◦ Fibre Channel and Fibre Channel over Ethernet (FCoE) N-Port Virtualization (NPV) support enables the network administrator to control domain IDs and points of management on a Fibre Channel network as it scalesΤο χαρακτηριστικό αυτό επιτρέπει τη σύγκλιση δικτύων LAN και SAN σε ένα αξιόπιστο δίκτυο Ethernet χωρίς απώλειες.

● Υψηλή διαθεσιμότητα υλικού και λογισμικού

◦ Η τεχνολογία Virtual Port-Channel (vPC) παρέχει πολλαπλές διαδρομές στρώματος 2 μέσω της εξάλειψης του πρωτοκόλλου Spanning Tree.Επιτρέπει επίσης την πλήρη αξιοποίηση του διμερούς εύρους ζώνης και απλοποιημένες λογικές τοπολογίες στρώματος 2 χωρίς την ανάγκη αλλαγής των υφιστάμενων μοντέλων διαχείρισης και ανάπτυξης.

◦ Η δρομολόγηση MultiPath (ECMP) 64-δρόμου (Equal-Cost MultiPath) επιτρέπει τη χρήση σχεδίων fat-tree στρώματος 3.και προσθέστε χωρητικότητα με ελάχιστες διακοπές στο δίκτυο.

◦ Οι προηγμένες δυνατότητες επανεκκίνησης περιλαμβάνουν ζεστό και κρύο patching.

◦ Οι διακόπτες χρησιμοποιούν μονάδες τροφοδοσίας ηλεκτρικής ενέργειας (PSU) θερμής εναλλαγής και ανεμιστήρες με εφεδρικότητα N + 1.

● Ειδικά κατασκευασμένο λειτουργικό σύστημα λογισμικού Cisco NX-OS με ολοκληρωμένες, αποδεδειγμένες καινοτομίες

◦ Μία μόνο δυαδική εικόνα που υποστηρίζει κάθε διακόπτη στη σειρά Cisco Nexus 9000, απλοποιώντας τη διαχείριση εικόνας.ένα σχέδιο που απομονώνει τα λάθη αυξάνοντας παράλληλα τη διαθεσιμότητα. Σε περίπτωση αποτυχίας της διαδικασίας, η διαδικασία μπορεί να επανεκκινήσει χωρίς απώλεια κατάστασης.

◦ Το Data Center Network Manager (DCNM) είναι η πλατφόρμα διαχείρισης δικτύου για όλες τις αναπτύξεις που υποστηρίζονται από το NX-OS, που καλύπτει νέες αρχιτεκτονικές υλικών, IP Fabric for Media,και εγκατάσταση δικτύων αποθήκευσης για το Cisco Nexus^®Επιταχύνετε την προμήθεια από ημέρες σε λεπτά και απλοποιήστε τις αναπτύξεις από την ημέρα μηδέν μέχρι την ημέρα Ν.Μείωση των κύκλων αντιμετώπισης προβλημάτων με γραφική λειτουργική ορατότητα για τοπολογίαΕξάλειψη των σφαλμάτων διαμόρφωσης και αυτοματοποίηση της συνεχούς αλλαγής σε κλειστό κύκλο,με πρότυπα μοντέλων ανάπτυξης και συμμόρφωσης διαμόρφωσης με συναγερμό με αυτόματη αποκατάσταση. Σύνοψη κατάστασης σε πραγματικό χρόνο για υφάσματα, συσκευές και τοπολογία. Συνδεδεμένη ορατότητα για υφάσματα (υποκάλυψη, επικάλυψη, εικονικά και φυσικά τελικά σημεία), συμπεριλαμβανομένης της απεικόνισης υπολογιστών με το VMware.

◦ Η παρακολούθηση της κυκλοφορίας δικτύου με το Cisco Nexus Data Broker δημιουργεί απλό, επεκτάσιμο,και οικονομικά αποδοτικά σημεία πρόσβασης δοκιμής δικτύου (TAPs) και συλλογή Cisco Switched Port Analyzer (SPAN) για την παρακολούθηση και ανάλυση της κυκλοφορίας δικτύου.

● Υποστήριξη πλατφόρμας Cisco Tetration Analytics

◦ Οι πληροφορίες τηλεμετρίας από τους διακόπτες της σειράς Nexus 9300 εξάγονται κάθε 100 χιλιοστά του δευτερολέπτου από προεπιλογή απευθείας από το ενσωματωμένο κύκλωμα εφαρμογής (ASIC) του διακόπτη.Οι πληροφορίες αυτές αποτελούνται από τρεις τύπους δεδομένων:: α) Πληροφορίες ροής, οι πληροφορίες αυτές περιέχουν πληροφορίες σχετικά με τα σημεία τερματισμού, τα πρωτόκολλα, τις θύρες, πότε ξεκίνησε η ροή, πόσο διάστημα η ροή ήταν ενεργή κλπ. β) Διακυμάνσεις μεταξύ πακέτων,Η εν λόγω πληροφορία καταγράφει τυχόν διαφορές μεταξύ των πακέτων εντός της ροής.Τα παραδείγματα περιλαμβάνουν τη διαφορά στο Time To Live (TTL), τις σημαίες IP και TCP, το μήκος ωφέλιμου φορτίου κλπ.συμπεριλαμβανομένης της διακύμανσης της χρήσης του αποθέτησης ασφαλείας, πτώσεις πακέτων εντός ροής, σύνδεση με τελικά σημεία σήραγγας κλπ.

◦ Η πλατφόρμα Cisco Tetration Analytics καταναλώνει αυτά τα δεδομένα τηλεμετρίας,Και χρησιμοποιώντας μη επιτηρούμενη μηχανική μάθηση και ανάλυση συμπεριφοράς μπορεί να παρέχει εξαιρετική διαδεδομένη ορατότητα σε όλα στο κέντρο δεδομένων σας σε πραγματικό χρόνοΧρησιμοποιώντας αλγοριθμικές προσεγγίσεις, η πλατφόρμα Cisco Tetration Analytics παρέχει μια βαθιά κατανόηση των εφαρμογών και αλληλεπιδράσεις, επιτρέποντας δραματικά απλουστευμένες λειτουργίες, ένα μοντέλο μηδενικής εμπιστοσύνης,και μετανάστευση εφαρμογών σε οποιαδήποτε προγραμματιζόμενη υποδομήΓια περισσότερες πληροφορίες, επισκεφθείτεΗ Επιτροπή διαπιστώνει ότι η Επιτροπή δεν έχει λάβει καμία απόφαση σχετικά με την εφαρμογή του παρόντος κανονισμού..

● Μηχανή διασφάλισης δικτύου Cisco (NAE)

◦ Το Cisco NAE εξακριβώνει συνεχώς εάν η υποδομή δικτύου λειτουργεί σύμφωνα με την πρόθεση πολιτικής και αξιοποιεί τη δύναμη των μαθηματικών μοντέλων για να συλλογιστεί εξ ονόματος του φορέα εκμετάλλευσης στην πολιτική,διαμόρφωση και επίπεδο δυναμικής κατάστασηςΗ NAE μπορεί να δείξει με ακρίβεια προβλήματα στο δίκτυο, να προσδιορίσει ποια εφαρμογή ή τμήμα του δικτύου επηρεάζεται, να εντοπίσει την ρίζα του προβλήματος και να προτείνει τρόπους επίλυσης του.Η προσέγγισή της συνεχούς επαλήθευσης μετατρέπει τις λειτουργίες της 2ης ημέρας από την αντιδραστική σε την προληπτική λειτουργία και το κάνει χωρίς να χρησιμοποιεί δεδομένα πακέτων.Το NAE βοηθά στην αποφυγή διακοπών προβλέποντας την επίδραση των αλλαγών, μειώνοντας τα περιστατικά πληροφορικής που σχετίζονται με το δίκτυο και μειώνοντας τον μέσο χρόνο επισκευής έως και κατά 66%.Η NAE συμβάλλει επίσης στην εξασφάλιση της ασφάλειας του δικτύου και της συμμόρφωσης με τη διαίρεσηΓια να μάθετε περισσότερα για την NAE, επισκεφθείτεΗ Επιτροπή διαπιστώνει ότι οι εν λόγω εταιρείες δεν είναι συμβατές με την παρούσα οδηγία..

Cisco Nexus 9Προδιαγραφές για τους διακόπτες της σειράς 300-FX2

2 Οι συνήθεις και οι μέγιστες τιμές ισχύος βασίζονται στην είσοδο που λαμβάνεται από το κύκλωμα τροφοδοσίας.NXA-PAC-750W-PI) βασίζεται στην ονομασία εξόδου στο εσωτερικό του διακόπτη.
Ο πίνακας 3 απαριθμεί τις προδιαγραφές απόδοσης και κλιμακωτότητας για τους διακόπτες της σειράς Cisco Nexus 9300-FX2/FX2-E. (Ελέγξτε τις σημειώσεις κυκλοφορίας λογισμικού για πληροφορίες υποστήριξης χαρακτηριστικών).
